Q&Aよくある質問

インストール・起動・ライセンス関連について

起動時にオプションが不足しています　というエラーメッセージがでてきて起動できない: ① SCP-Rのライセンスを保有していない状態でSCP-Rをインストールしている場合、ログイン画面に表示される、SCP-R横のチェックボックスを外してログイン下さい。
②保守更新をいただけておらず最新バージョンが利用できない状態である可能性があります。販売店または<scp_request@global-bim.com>までお問い合わせ下さい。
起動時にライセンス空きなしとメッセージが出てきて起動できない: 契約ライセンスが全て利用中の状態です。SCPを終了いただくとライセンスが返却されますので、利用状況を確認下さい。
起動時に異常終了と表示されログインできない: ①ウイルスセキュリティソフトにてSCPアプリケーションが削除されていないか確認下さい。
②プロキシサーバを経由してインターネットアクセスしている環境の場合、Windowsスタートメニュー　>　SCPLicense　>　プロキシ設定ツールより設定をお願いします。
③ネットワークのセキュリティ装置で通信が許可されていない可能性があります。許可する通信内容についてはＳＣＰ問合せフォーム <scp_request@global-bim.com>までお問い合わせ下さい。
起動時にSCPが読み込まれていないか、Build番号が異なりますと表示され起動できない: ArchicadのライブラリマネージャーよりSCP_Library_[対象バージョン] が読み込まれているか確認下さい。
読み込まれていない場合、PC > Windows(C:) > Program Files > GRAPHISOFT > ARCHICAD[対象バージョン] > SCP_Library[対象バージョン]を追加して下さい。
体験版ライセンスはあるか？: 有償体験版があります。御見積依頼は販売店または <softsales@global-bim.com>までお問い合わせ下さい。
Archicadのsolo版とレギュラー版でSCPに違いはあるか？: 違いはありません。
ライセンスの種類はネットワーク版のみか？: はい。ネットワーク版のみの提供となります。
Archicadを持っていないがSCPのみで利用可能か？: Archicadのアドオン(機能拡張)ですので、Archicadのインストールが必要です。
対応オペレーティングシステムは？: Windows 10、11 64-bitに対応しています。
英語版のインストーラはあるか？: 日本語のみ対応しています。
サブスクリプションプランはあるか？: 永続ライセンスのみとなります。講習等で期間を限定して複数ライセンスのご利用を検討の場合、販売店または <softsales@global-bim.com>までお問い合わせ下さい。
HPで公開されていないインストーラをダウンロードしたい: HPで公開しているメジャーバージョンは2世代となっております。過去バージョンのインストーラをご所望の場合、ＳＣＰ問合せフォーム <scp_request@global-bim.com>までお問い合わせ下さい。

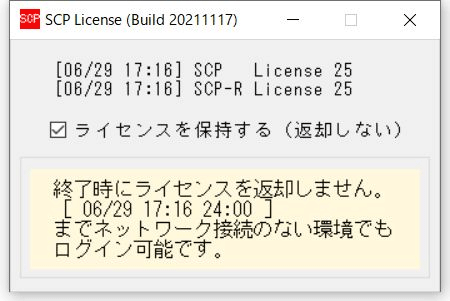

オフライン作業は可能か？: オンライン状態でSCP起動後にSCPライセンスを開きライセンス保持の操作を行う事で、当日の24:00まで保持することができます。

クレーンについて

搭載されていない機種を利用したい: 有償対応となりますが、個別にオブジェクト作成が可能です。詳細につきましてはSCP問合せフォーム <scp_request@global-bim.com>までお問い合わせ下さい。
一部オールテレーンクレーンのメインブームが最長でないとき定格総荷重が表示されない: 以下の事由により表示させない仕様となっています。
・同じブーム長でも「伸ばし方」を複数もつ機能がある
・「伸ばし方」より一律にどちらが定格が大きいということがなく、作業半径による逆転がある
・SCPは「伸ばし方」を明確にしていない
揚重判定機能の引き揚げ可能荷重の根拠は？: HP上に公開されている各機種のPDF内の定格総荷重表の赤枠部分を定義してます。
アウトリガーの長さ調整は可能か？: 標準では中間、最小張り出しは設定されておりません。

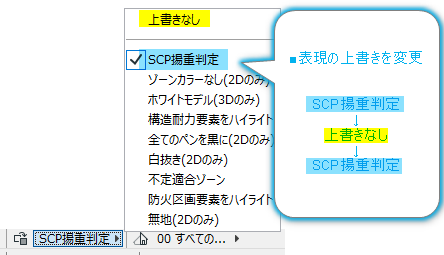

ブームとの干渉チェックを行った際、条件指定をしても接近モデルの色の変更が掛からない: 表現の上書きの変更お試しください。

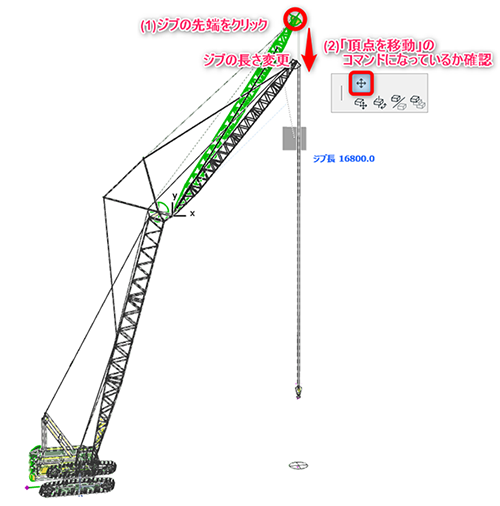

クローラークレーン（タワー）のジブ長さは変更できないのでしょうか？: HP掲載の性能表の赤枠内のジブ長さに調整することができます。
https://scp.global-bim.com/?page=contents_crane

建機・車両について

重機モデルはメーカー基準品と同じ寸法か？: SCPは施工検討、計画に使うソフトであり、クレーン車体の幅＊長さ＊高さ、旋回範囲、カウンターウェイトの大きさ、揚重性能などはカタログ情報に基づいた数値となっていますが、重機その他の「細かな形状」の正確性は担保しておりません。また「車両」など、特定のメーカー名、形式の記載のないものは、一般的・平均的なサイズとなっております。

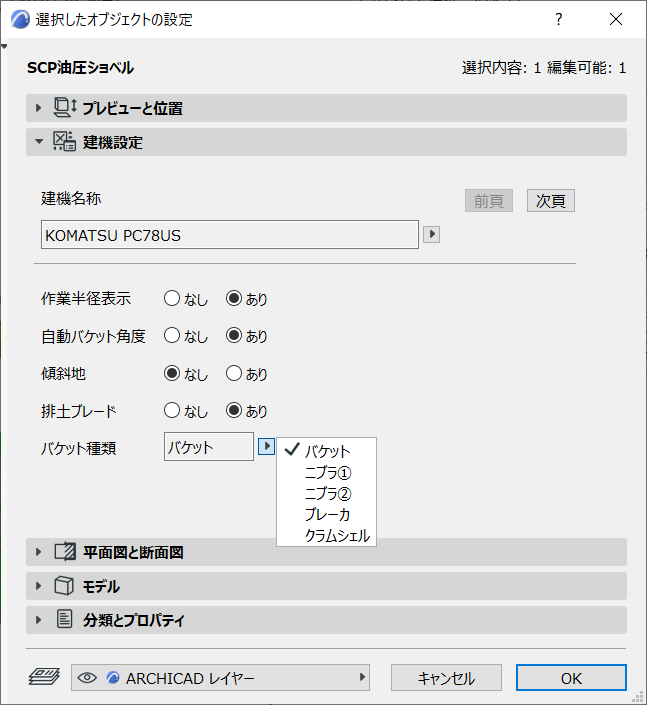

解体重機のアタッチメントの種類は？: バケット(穴無し)ニブラとブレーカーになります。オブジェクト設定にて切替可能です。

仮囲・ゲートについて

仮囲いツールで作成したものの数量を集計する方法はあるか？: 現在のSCPのシステムでは仮囲いの数量を拾う機能は備えられておりません。
仮囲いを選択の上、Ctrl+T(選択したオブジェクトの設定)で確認頂く方法のみとなっております。

枠組足場について

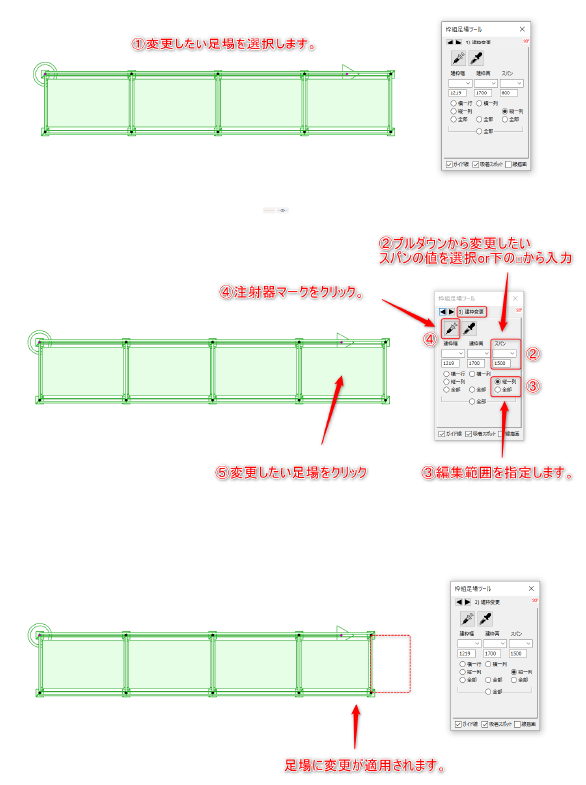

足場のスパン変更は平面図上で可能か？: 平面図上で足場のスパンを変更することは可能です。
ブラケットを端部へ取り付けることは可能か？: 端部への取り付けをすることが出来ません。別途スラブツールなどで代用して作成下さい。

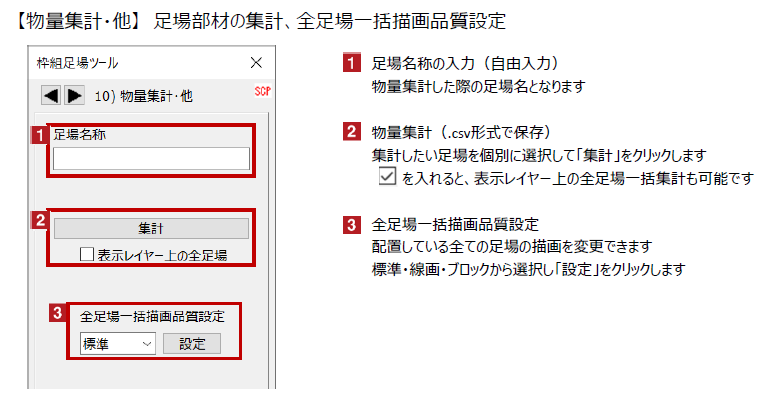

部材数量を算出することは可能か？: 操作マニュアル「04 枠組足場」P6の【物量集計・他】を参照下さい。

山留めについて

親杭ピッチの設定長さが保持されず、近似値で表示される: 現在、山留の設定については、親杭サイズは1つの定義(形式)につき1サイズ、また、ピッチは近似値で振り分ける設定でしかできない仕様になっております。SCPでは、現場で迅速な検討をして頂くことに注力しているため、親杭や横矢板の細かな位置等の設定は対応しておりません。(詳細については山留業者の施工図で検討することを想定しています)
作成した定義を他のPCで使いたい: PCの[Windows(C:)]→[ProgramData]※隠しフォルダです→[ARCHICAD]→[SCP]フォルダの中にある「rebar.ini」を移行先のPCにコピーして差し替えて頂きますと、山留ツールで表示させることが出来ます。
※必ずSCPを終了した状態で対応して下さい。
山留め形式指定にて項目が表示されない: 「山留め形式指定」を指定する前に山留範囲を反時計回りで作成します。
範囲を作成すると「山留め形式指定」のプルダウンに山留め形式が表示されますので、任意の形式に変更することができます。
（デフォルトは親杭横矢板で作成されます。）

仮設材について

くさび式足場は搭載されてますか？: 仮設材メーカーが開発・準備した仮設材部品のNDシステムやアルバトロス、Iqシステム、ミレニュームといったくさび形足場が既に組み込まれております。
Iqシステム、ミレニュームでセット部品はあるか？: 現状搭載されておりませんので、単品部材を組み合わせて御利用下さい。
NDシステムにて最上部の手摺をつけないようにすることは可能か？: 足場選択→Ctrl+Tで設定を開く→[設定]内の[セット設定-2]に、[手摺]の項目がありますので、こちらの設定を[なし]にして頂きますと、手すりを非表示にして頂くことができます。
NDとアルバトロスの部材数量を算出することは可能か？: 専用ファイルをインポートすることで対応可能です。専用ファイルとインポート手順はダウンロードページ下部の外部足場数量算出欄を参照下さい。
外部足場部材において、単管（１側足場）足場を作図することは可能か？: 仮設材ツールの本体セットでは、支柱は非表示にできない仕様となってます。
仮設材ツールに足場ごとの単品材があるので、単品材を組み合わせて作成する必要があります。

切梁・腹起について

火打ちを増やした時、スパンや角度を個別に変更することは可能か？: 切梁・腹起しツールでは、2本目、3本目の火打ちが1本目の火打ちに追従する仕様となっているため、個別で設定することは出来ません。

地盤アンカーについて

構台について

本設部品について

柱梁配筋について

配筋ツールの対象は？: Archicadの柱ツール・梁ツールの対応となっております。
基礎やスラブの配筋につきましては、Archicadの機能のパイプツールなどで作成いただいております。
設定した配筋設定を他のPCで使いたい: PCの[Windows(C:)]→[ProgramData]※隠しフォルダです→[ARCHICAD]→[SCP]フォルダの中にある「rebar.ini」を移行先のPCにコピーして差し替えて頂きますと、配筋ツールで表示させることが出来ます。
※必ずSCPを終了した状態で対応して下さい。
配置した配筋の設定内容を要素情報で抜き出すのは可能か: SCPで要素情報を抜き出すことはできません

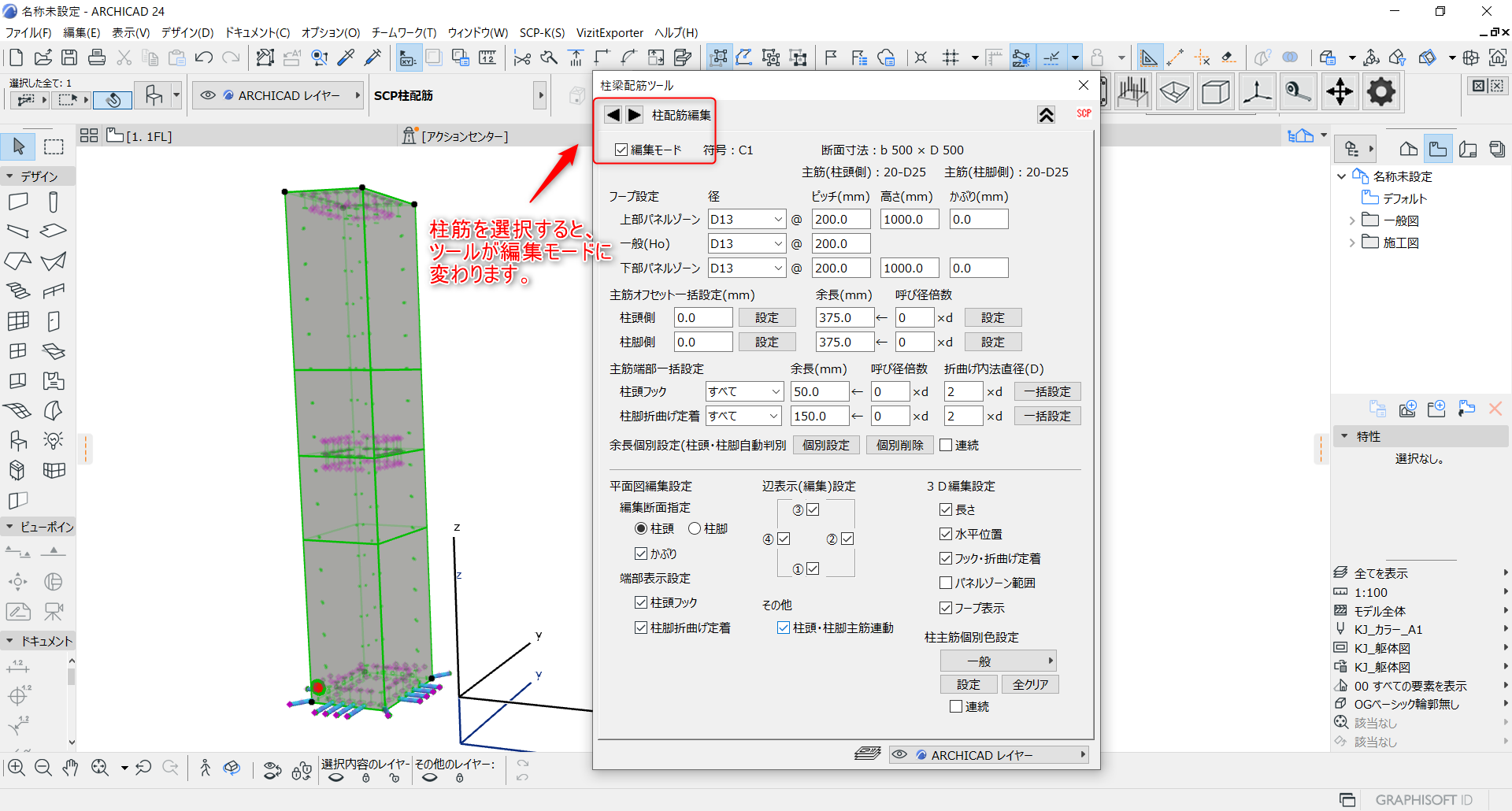

柱梁配筋ツールで入力配置後の編集方法は: 配置した配筋を選択して頂きますと、柱梁配筋ツールの画面が編集モードに切り替わりますのでそちらから編集することができます。
セグメント分割された梁で配筋が作成できない: 片持ち梁の配筋に対応していないため作成することができません。Archicadの[パイプツール]を御利用下さい。
一度配置した梁の本数が変わった場合は編集できるか？: 削除して再配置いただく必要があります。
梁のスタラップに着色することは可能か？: SCPでは表現できないため、一旦モデルをモルフ化しそれぞれ平面と断面色を変更していただくか
Archicadの機能のパイプツールを利用して表現することが可能です。
※モルフへ変更した場合、元へ戻すことができません。
※スタラップは平面や断面では非表示にできないため、パイプツールを入れる際は二重になってしまうのでご注意ください。

手摺について

掘削形状生成について

掘削形状ツールに対応できる部材は？: 柱、梁、スラブ、壁、モルフ、オブジェクトに対応しています。オブジェクトツールに関しては、サブタイプで「柱、梁、スラブ、壁」として設定されている必要があります。

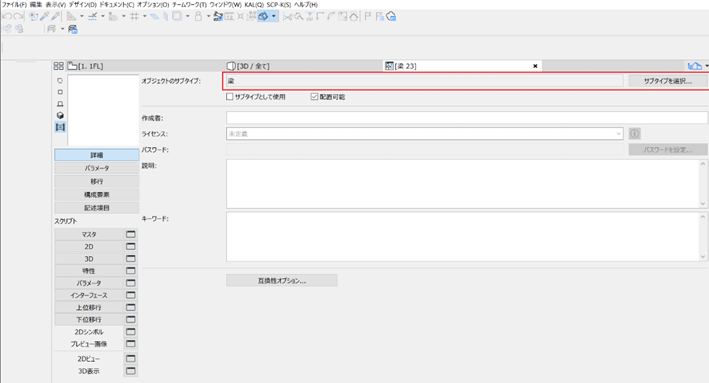

(サブタイプの確認は、変換されない部材を選択→「ファイル」→「ライブラリとオブジェクト」→「オブジェクトを開く」から確認できます。)

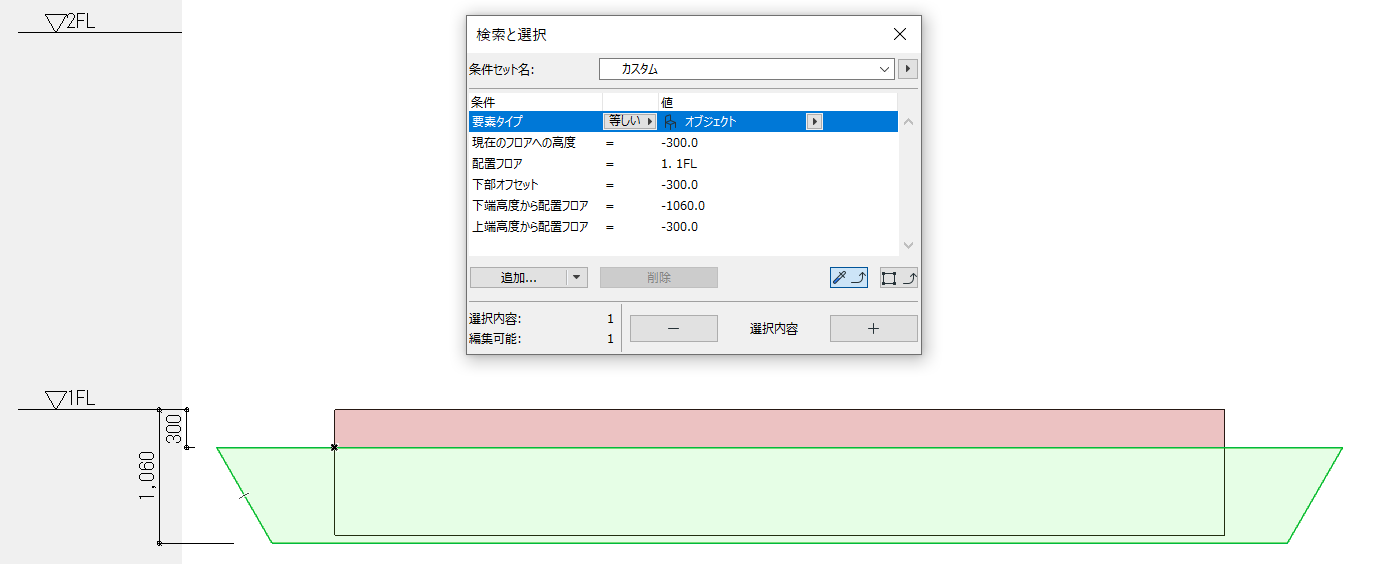

掘削形状オブジェクトをレベルで抽出することは可能か？: 以下のパラメータにて掘削形状オブジェクトの配置フロアからのレベルが下端と上端ともに表示できます。

体積表示について

マルチセグメントの柱にて「ゾーンと重なった部分」で体積を算出するとマルチセグメントを計算しない: Archicadの柱設定内「ゾーンとの関連」項目にて「ゾーンには影響なし」にすると、ゾーンからセグメント柱が減算されないため、正常に体積が算出されます。

座標表示について

3D寸法線について

BIMxにて参照した際に線が全て消えた表示になる: BIMx自体が線の情報を3D上で反映することができない仕様になってしまっているため、3D寸法ツールの引き出し線等を表示することが出来ません。
